Побутовий чи промисловий? Повний гід з вибору автоматичного вимикача

Правильний вибір автоматичного вимикача — це не просто питання зручності, а фундаментальний аспект безпеки будинку чи промислового об’єкта. На перший погляд, модульні автомати для квартири й масивні промислові вимикачі здаються схожими, але їхні можливості, параметри й призначення принципово відрізняються. Помилка у виборі може призвести до серйозних аварій — від псування дорогого обладнання до займання електропроводки. Ця стаття дасть вам повне розуміння відмінностей між побутовими та промисловими автоматами, навчить аналізувати ключові характеристики й підкаже, як підібрати надійне рішення для вашого завдання.

Що таке автоматичний вимикач і як він працює: короткий лікбез

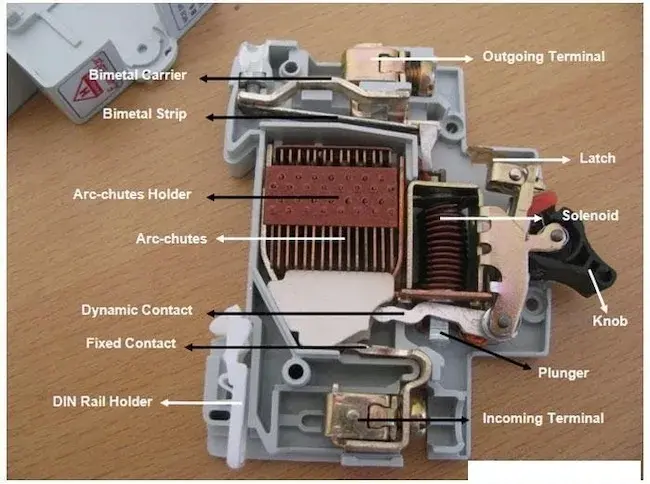

Автоматичний вимикач — це електротехнічний пристрій для захисту електромережі від перевантажень і коротких замикань. Його робота ґрунтується на двох основних механізмах:

• Тепловий розчіплювач — реагує на тривалий перевантажувальний струм, нагріваючись та автоматично розриваючи ланцюг при перевищенні допустимого значення.
• Електромагнітний розчіплювач — спрацьовує миттєво при короткому замиканні, вимикаючи мережу за частки секунди, щоб запобігти руйнуванню кабелів та обладнання.

Усі автомати, незалежно від класу та типу, виконують одну задачу — захищають електричні ланцюги від небезпечних струмів. Але їхні технічні параметри та сфера застосування суттєво різняться.

Ключова відмінність №1: Номінальний струм і відключаюча здатність

Номінальний струм (In): побутові рамки і промислові масштаби

Номінальний струм — це максимальне значення струму, при якому автомат може працювати тривалий час, не вимикаючи ланцюг. Для побутових автоматів цей діапазон зазвичай від 6 до 63 ампер. Наприклад, на окрему розетку для потужного побутового приладу найчастіше ставлять автомат на 16А, а на лінію освітлення — 10А.

У промисловості вимоги інші: автомати захищають ланцюги з навантаженням від 63А до 1600А і навіть більше. Для таких завдань застосовують автоматичні вимикачі в литому корпусі (MCCB) або повітряні автомати (ACB). Подібні пристрої необхідні для захисту обладнання в цехах, трансформаторних підстанціях, торгових і адміністративних центрах.

Відключаюча здатність (Icn): чому для дому достатньо 6 кА, а для заводу потрібно 50 кА?

Відключаюча здатність — це максимальний струм короткого замикання, який автомат може вимкнути, не зруйнувавшись і зберігши працездатність. Для квартир і будинків цей параметр, як правило, становить 4,5 або 6 кА (6000 ампер). Цього достатньо, щоб захистити побутову електромережу, підключену до міської трансформаторної підстанції середньої потужності.

У промисловості струми короткого замикання значно вищі, особливо на об’єктах з потужними трансформаторами та розгалуженими мережами. Тут потрібна відключаюча здатність 25, 36, 50 і навіть 70 кА. Саме тому промислові автомати розраховані на роботу з екстремальними навантаженнями і оснащені додатковими механізмами захисту.

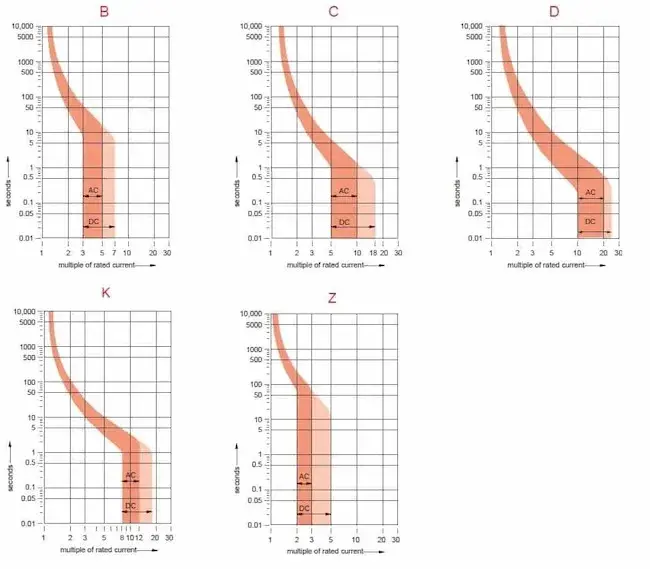

Ключова відмінність №2: Часо-струмова характеристика (крива відключення)

Характеристики B, C, D: для чого вони потрібні?

Часо-струмова характеристика автомата визначає, при якому перевищенні струму і за який час відбудеться відключення. Це один із ключових критеріїв вибору!

• B — «побутова» характеристика. Автомат спрацьовує вже при незначному перевищенні номіналу (в 3-5 разів). Рекомендується для освітлювальних ліній, розеток, побутової техніки без потужних пускових струмів.
• C — універсальний стандарт. Допускає короткочасне перевищення струму в 5-10 разів. Підходить для більшості житлових і комерційних об’єктів (розетки, бойлери, кондиціонери).
• D — «промислова» характеристика. Дозволяє витримувати короткочасні струми в 10-20 разів вище номіналу. Ідеально для двигунів, верстатів, трансформаторів, зварювального обладнання.

Промислові характеристики: K, Z, L, S

• K — для захисту індуктивних навантажень (великі електродвигуни, трансформатори). Відключення при 8-12-кратному перевищенні номіналу.
• Z — для захисту чутливої електроніки (сервери, лабораторне обладнання). Мінімальне перевищення пускових струмів.
• S — селективні автомати, здатні працювати в складних багаторівневих системах захисту. Використовуються на великих промислових і енергетичних об’єктах.
• L — для спеціальних застосувань, найчастіше в електроустановках з особливим режимом роботи.

У побуті такі характеристики не застосовуються через відсутність відповідних навантажень і специфічних вимог до селективності.

Ключова відмінність №3: Конструкція, габарити та додаткові модулі

Модульні vs. у литому корпусі (MCCB)

Побутові автомати випускаються у вигляді компактних модулів для монтажу на стандартну DIN-рейку в щитку. Їх вирізняють невеликі розміри та простота встановлення. Вся комутація — на гвинтових затискачах, корпус — негорючий пластик з індикаторами та прапорцем ручного управління.

Промислові автомати (MCCB) значно більші, розраховані на високі струми, оснащені масивними контактами, металевими елементами та багатошаровою дугогасною камерою. Монтаж — частіше на монтажну панель або в окремі ячейки розподільних пристроїв. Такі автомати можуть працювати в умовах підвищених механічних і кліматичних навантажень.

Можливості розширення: де закінчується функціонал побутового автомата

У побутових автоматах додаткові опції мінімальні: максимум — індикатор стану, іноді — можливість встановлення контакту сигналізації.

Промислові автомати підтримують широкий спектр додаткових модулів:

• Незалежні розчіплювачі (відключення за зовнішнім сигналом — наприклад, від пожежної сигналізації чи аварійного датчика).
• Допоміжні контакти (для автоматизації та моніторингу стану автомата).
• Мотор-приводи (дистанційне ввімкнення/вимкнення).
• Блоки диференційного захисту (поєднують функції захисту від витоку струму і КЗ).

Практичний приклад: На промисловому об’єкті лінія аварійно відключається за сигналом пожежної тривоги. Для цього встановлюється незалежний розчіплювач, який монтується лише на промислових автоматах. У побуті така функція просто не потрібна.

Популярні виробники автоматичних вимикачів: як обрати надійний бренд

На ринку автоматичних вимикачів представлені як світові лідери, так і гідні вітчизняні бренди:

• Schneider Electric — французький концерн, лідер у сфері електроживлення, визнаний стандартом якості у преміум-сегменті. Промислові серії Masterpact, побутові — Acti9.
• ABB — швейцарсько-шведський концерн, випускає широкий асортимент автоматів для будь-якого об’єкта: від квартир до великих підстанцій. Вирізняється надійністю й довговічністю.
• Hager — німецький виробник з акцентом на інноваційні технології, енергоефективність і безпеку. Добре представлений у середньому та преміальному сегменті.
• IEK — провідний бренд СНД, орієнтований на оптимальне співвідношення ціни та якості, пропонує як побутові, так і промислові рішення.

Вибір бренду значною мірою визначає не лише вартість, а й можливості з розширення функціоналу, наявність сервісної підтримки та сумісність з аксесуарами.

Практичні рекомендації з вибору

Алгоритм вибору автомата для квартири чи приватного будинку

1. Розрахуйте сумарне навантаження лінії — складіть потужність усіх приладів, які працюватимуть одночасно.
2. Виберіть переріз кабелю — орієнтуйтеся на допустимий струм за таблицями ПУЕ (наприклад, для міді 2,5 мм² — до 25А; див. ПУЕ, глава 1.3, таблиця 1.3.4).
3. Виберіть номінал автомата — номінальний струм автомата повинен бути меншим або дорівнювати максимально допустимому струму для обраного перерізу кабелю (рекомендація за ГОСТ 50571.5.53).
4. Виберіть характеристику автомата — для житлових об’єктів у 99% випадків це «C».

Коли в побуті може знадобитися автомат з «промисловими» рисами?

Іноді навіть у приватному будинку виникає задача встановити автомат з характеристикою D — наприклад, для потужного насоса свердловини чи професійного верстата в гаражі. У таких випадках потрібно враховувати пускові струми і правильно підібрати параметри захисту. Правильний вибір номіналу й характеристики — запорука безпеки та стабільної роботи електромережі. Якщо ви зіткнулися із завданням вибору обладнання для дому, дачі чи невеликого виробництва, важливо звертатися до перевірених постачальників, які можуть запропонувати широкий асортимент і грамотну консультацію. Наприклад, на сайті інтернет-магазину Electro-Market ви знайдете якісні автоматичні вимикачі як для побутових, так і для комерційних потреб, що дозволить підібрати оптимальне рішення під будь-яке завдання.

Помилки при виборі та їх наслідки

• Встановлення промислового автомата в квартирі «із запасом»: якщо номінал занадто високий, при перевантаженні чи короткому замиканні першим постраждає кабель — він може розплавитися або загорітися, а автомат не спрацює вчасно.
• Встановлення побутового автомата на виробництві: при струмах, вищих за його відключаючу здатність, автомат зруйнується або взагалі не зможе розімкнути ланцюг — це небезпечно як для обладнання, так і для персоналу.
• Ігнорування селективності: якщо груповий автомат спрацьовує раніше, ніж вводний, це призводить до знеструмлення всієї системи через локальне КЗ. Тому завжди враховуйте селективність за ГОСТ 30923 і ПУЕ (розділ 3.1.5).
• Вибір автомата без урахування типу навантаження: використання характеристики B замість D для потужного компресора призводить до хибних спрацювань автомата при пуску двигуна.

Усі ці помилки — результат нерозуміння принципових відмінностей між видами автоматів та неправильної оцінки параметрів мережі.

Висновки: резюме ключових відмінностей

• Номінальний струм: побутові автомати до 63А, промислові — від 63А і більше.
• Відключаюча здатність: для дому — 4,5-6 кА, для промисловості — від 25 кА.
• Часо-струмові характеристики: B/C — для побутових навантажень, D/K/Z/S — для промислових застосувань.
• Конструкція: модульні компактні автомати для дому; масивні, розширювані пристрої — для промисловості.

Порада: Не економте на виборі автоматичного вимикача й завжди консультуйтеся зі спеціалістом. Правильний підбір захисної автоматики — це інвестиція у безпеку та довгий термін служби вашої електромережі.
